- Yay geri dönüşlü piston tasarımı, eski teknoloji manuel dönüş saplama gerdirmeler ile karşılaştırıldığında, iş sahasındaki üretkenliği ve güvenliği önemli ölçüde artırır.
- Piston aşırı strok önleyici tahliye valfi
- Piston inme göstergesi
- Benzersiz, hızlı sökülüp takılabilen köprü adaptörleri
- DIN / BS1560 / ANSI B16.5 / API flanşlarına uygun şekilde tasarlanmıştır.
- Tamamen kapalı piston tasarımı, pisliklerin piston geri çekilme mekanizmasına girmesini engeller.
- Pistonun aşırı strok önleyici, Keçe takımının aşınmasını ve yerinden çıkmasını önler.
- Seri ve çoklu bağlantı imkanı sağlayan çift kaplin sistemi. Bu özellik sayesinde SRT model Saplama gerdirmeler seri olarak birbirine bağlanabilir ve özellikle flanş bağlantılarında birden cok Saplama gerdirme ile aynı anda germe işlemi yapılabilir. Bu çalışma sistemi, özellikle flanşlardaki saplama bağlantılarının paralel bir şekilde gerdirilmesini, dolayısıyla flanş contasının paralel bir şekilde flanş baskısına ulaşmasını sağlar.
- SRT model saplama gerdirmeler en az saplama çapı kadar somundan sonra saplama çıkıntısı olmasını gerektirir.
- Farklı uygulamalar için özel ölçülerde imalat seçeneği.
- 10 mm piston stroğu
- Maksimum çalışma basıncı: 1,500 bar (21,750 psi)
- Somun üzerindeki saplama çıkıntısı: 1 x saplama çapı (en az)
| SRT Piston ürün kodu | Saplama Ölçüsü | Germe kapasitesi | Piston etki alanı | |||||
| İnç. | Adaptör Kit Ürün kodu | Metrik | Adaptör kit ürün kodu | |||||
| (Lbf) | (kN) | (in2) | (mm2) | |||||
| (SRT2) SRTAS020001 | 1″ | SRTAS020003 | M24 | SRTAS020011 | 101,169 | 450 | 4,652 | 3,001 |
| – | – | M27 | SRTAS020013 | |||||
| 1-1/8″ | SRTAS020005 | M30 | SRTAS020014 | |||||
| 1-1/4″ | SRTAS020007 | M33 | SRTAS020015 | |||||
| 1-3/8″ | SRTAS020009 | M36 | SRTAS020016 | |||||

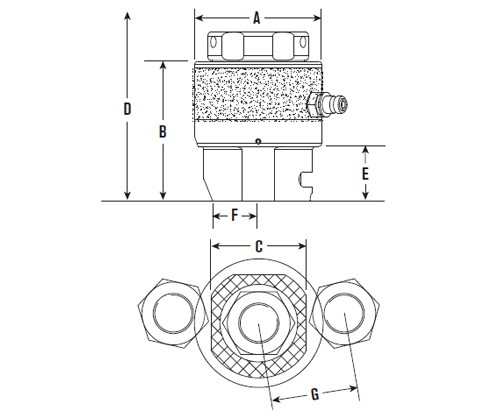

| SRT Piston ürün kodu | A | B | C | D | ||||||
| İnç saplama ölçüsü | Metrik saplama ölçüsü | |||||||||
| (in) | (mm) | (in) | (mm) | (in) | (mm) | (in) | (mm) | (in) | (mm) | |
| (SRT2) SRTAS020001 | 4.1 | 103 | 4.6 | 117 | 3 | 75 | 6.9 | 175 | 6.9 | 175 |
| 4.6 | 117 | 3 | 75 | – | – | 7 | 178 | |||
| 4.7 | 120 | 3.1 | 80 | 7.1 | 181 | 7.2 | 184 | |||
| 4.8 | 123 | 3.3 | 84 | 7.4 | 188 | 7.5 | 190 | |||
| 5 | 126 | 3.5 | 89 | 7.7 | 195 | 7.7 | 196 | |||
| SRT Piston ürün kodu | E | F | G | Saplama ölçüsü | ||||||
| İnç saplamada | Metrik saplamada | |||||||||
| (in) | (mm) | (in) | (mm) | (in) | (mm) | (in) | (mm) | inç | Metric | |
| (SRT2) SRTAS020001 | 1.5 | 38 | 1.2 | 30 | 2.6 | 65.2 | 2.5 | 64.5 | 1″ | M24 |
| 1.5 | 38 | 1.2 | 30 | – | – | 2.6 | 66 | – | M27 | |
| 1.6 | 41 | 1.2 | 30 | 2.7 | 67.6 | 2.7 | 67.6 | 1-1/8″ | M30 | |
| 1.7 | 44 | 1.4 | 35 | 2.8 | 72.3 | 2.8 | 71.9 | 1-1/4″ | M33 | |
| 1.9 | 47 | 1.5 | 38 | 3.1 | 78 | 3 | 77 | 1-3/8″ | M36 | |
